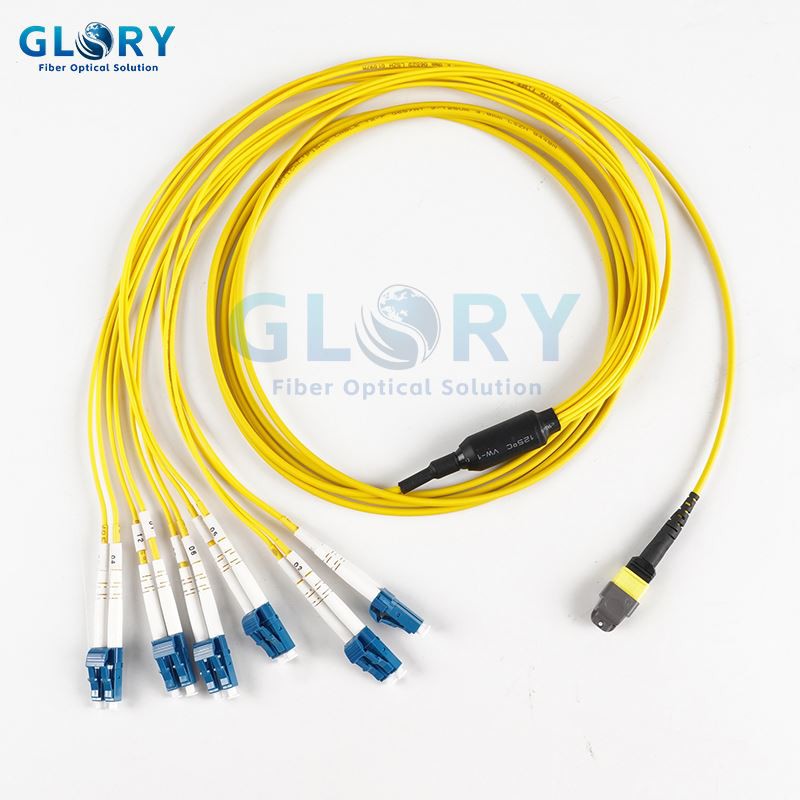

Mtp - Lc Breakout -kaapeli

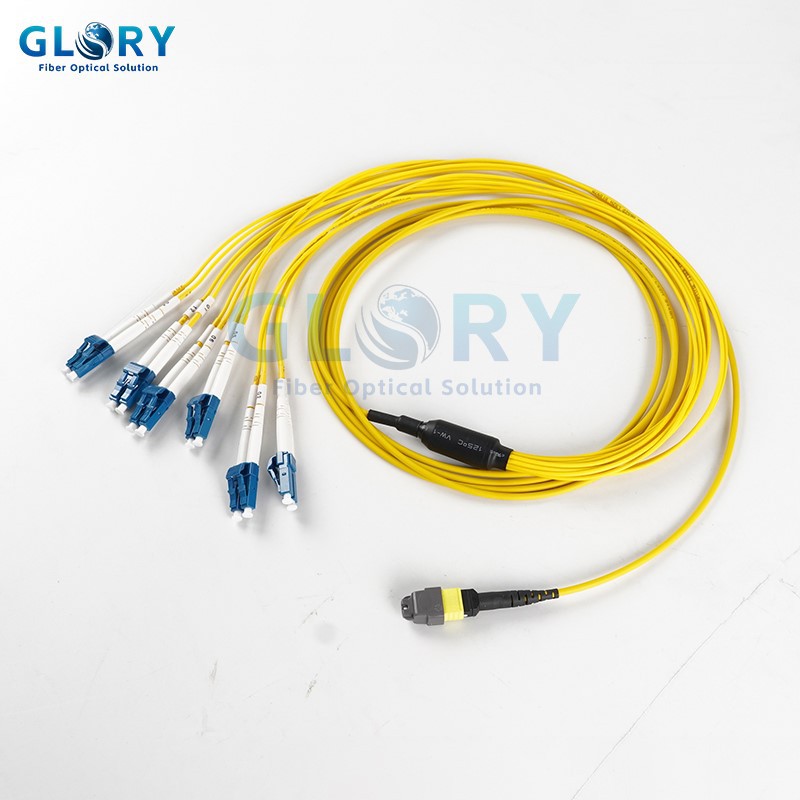

12-ytiminen MTP-LC Breakout-kaapeli
MTP on erittäin tiheä optisen kuidun esi{0}}esikytkentäjärjestelmä, jota käytetään yleensä kolmella alueella.
• Data Center -sovellus, jossa on korkea tiheysaste
• Valokuitu rakennukseen
•Sisäinen liitinsovellus kuitulaitteissa.
MTP/MPO-johtosarja, jota kutsutaan myös MTP/MPO-katkaisukaapeliksi tai MTP/MPO-tuulettimen{0}}ulostulokaapeliksi, on kuituoptinen kaapeli, jonka toisessa päässä on MTP/MPO-liittimet ja toisessa MTP/MPO/LC/FC/SC/ST/MTRJ-liittimet (yleensä MTP-LC). Pääkaapeli on yleensä 3,0 mm LSZH pyöreä kaapeli, läpivientikaapeli 2,0 mm. Naaras ja uros MPO/MTP-liitin on saatavana ja urostyyppisessä liittimessä on nastat. Kaikissa MPO/MTP-liittimissä käytämme USConec-merkkiä. Kaikki MPO/MTP-kuitukaapelimme ovat IEC-61754-7- ja TIA-604-5-standardien mukaisia. Voimme tehdä sekä Standard- että Elite-tyypin. Vaippakaapelille voimme tehdä 3,0 mm pyöreän kaapelin, joka voi olla myös litteä vaipallinen nauhakaapeli tai paljaat nauha-MTP-kaapelit.
MTP-LC Breakout-kaapeli on suunniteltu suuritiheyksisiin sovelluksiin, jotka vaativat korkeaa suorituskykyä ja nopeaa asennusta, ja ne täyttävät erilaisia ​​kuitukaapelointivaatimuksia.

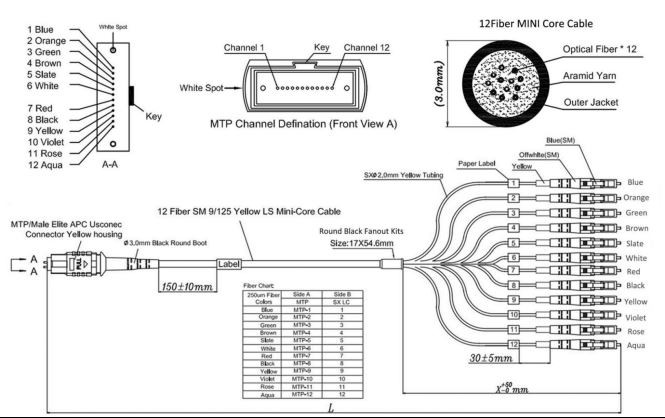

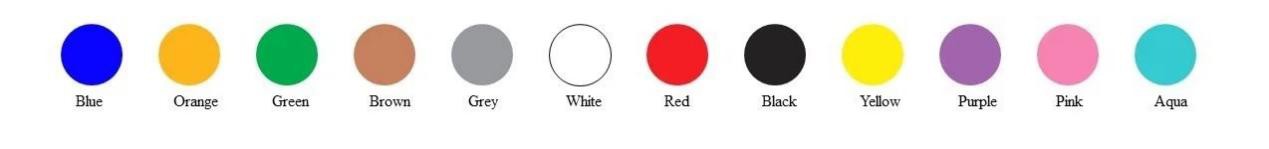

Alla MTP:stä LC:hen Breakout-kaapelin tekniset tiedot viitteenä. MTP-liitin on Male Elite APC Usconec -liitin, keltainen kotelo, kaapeli on 12 kuitua yksimuotoinen miniydinkaapeli, pyöreät tuuletin{2}}ulostulosarjat, Breakout 2,0 mm. Kuitujen sisäväri 1-12 on sininen, oranssi, vihreä, ruskea, liuskekivi, valkoinen, punainen, musta, keltainen, violetti, ruusu, vesi.

• Kuituverkkojen käyttöönotot
• Nopea Ethernet
• Gigabit Ethernet

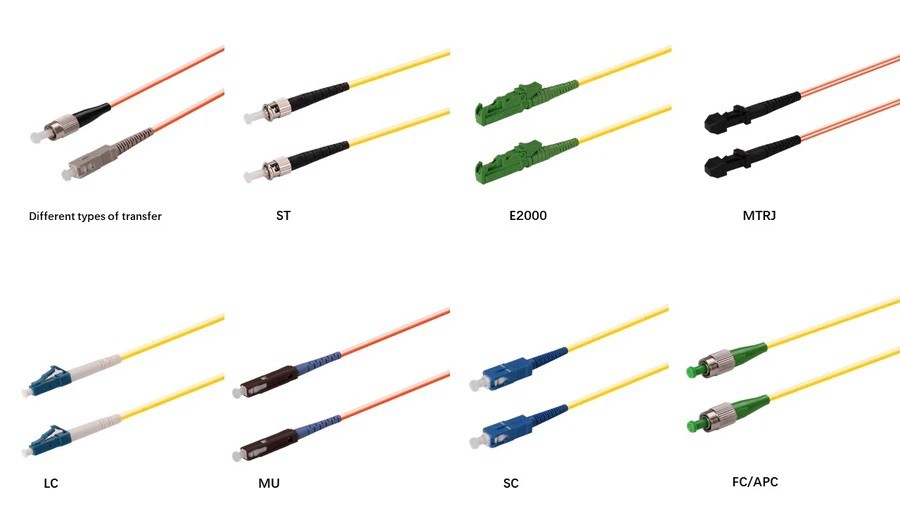

1. Valitse tarvitsemasi liittimen tyyppi.

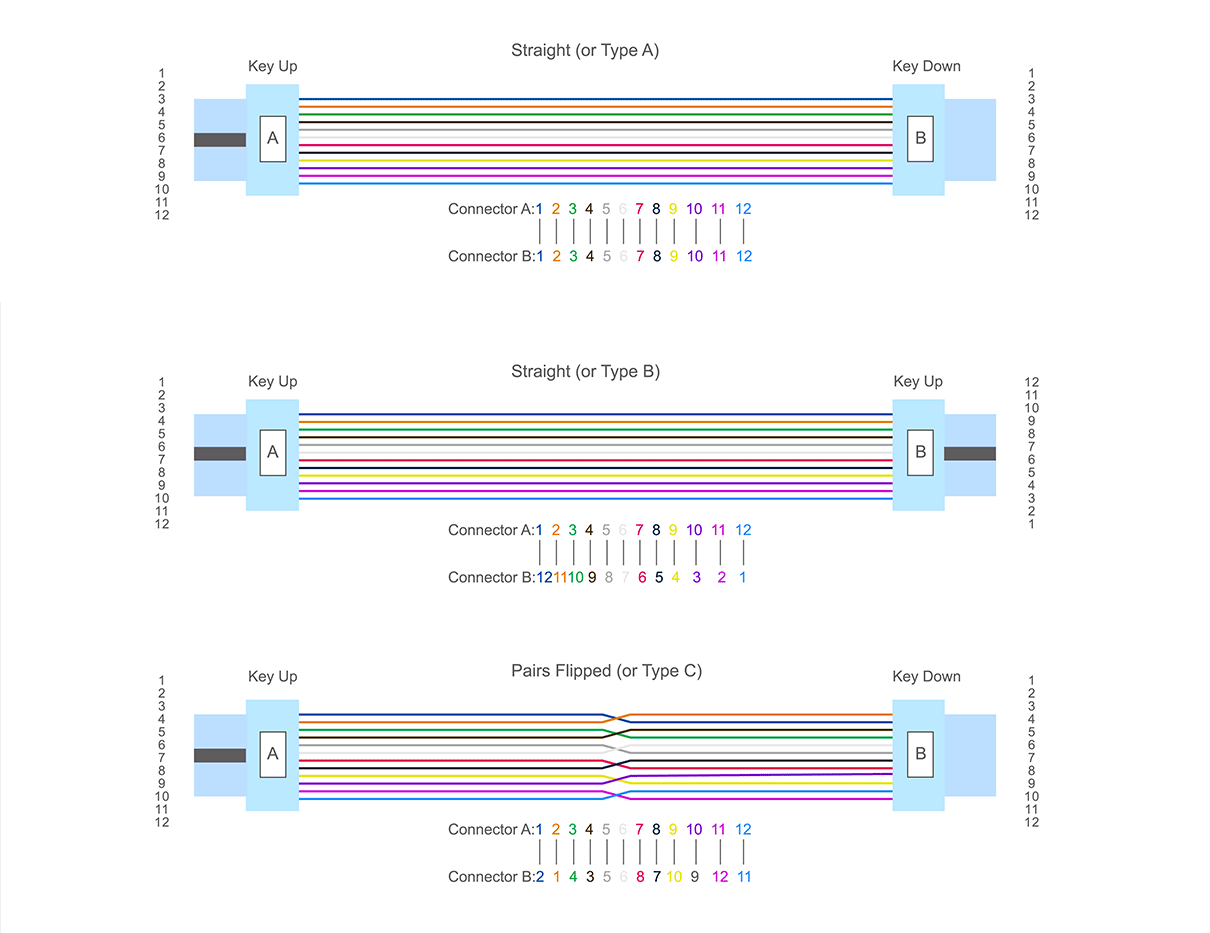

2 Kolmea napaisuusmenetelmää, tyyppi A, tyyppi B ja tyyppi C, käytetään takaamaan oikea kaksisuuntainen jako.
Huomaa: Kun se on liitetty kahteen 40G QSFP+ -lähetin-vastaanottimeen, valitse tyypin B risti polariteetiksi; kun se on kytketty muihin laitteisiin, kuten MTP LGX Cassette, voit valita minkä tahansa napaisuuden tarpeen mukaan.

3 Kaapelin väriä voidaan mukauttaa.

Kattava takuu ja räätälöinti
Takaamme MTP–LC Breakout -kaapelimme suorituskyvyn, ja jokainen kokoonpano on testattu 100-prosenttisesti IEC-61754-7- ja TIA-604-5-standardien mukaisesti. Tarjoamme laajan, sovelluslähtöisen räätälöinnin täsmällisiin vaatimuksiin: kuitutyypin ja lukumäärän valinta (yksimoodi G652D/G657A tai monimuoto OM3/OM4/OM5, 8, 12 tai 24 kuidussa), liittimen kiillotus ja tyyppi (MTP/MPO UPC/APC - LC/SC/FCT), kaapelin tyyppi ja napaisuus A, liitäntä tai liitäntä. (3,0 mm pyöreä, litteä nauha, LSZH, OFNR/OFNP) ja mukautetut pituudet. Saatavilla on sekä vakio- että huippuluokan/pienihäviöiset liittimet.

Tekninen asiantuntemus korkean{0}}tiheyden integrointiin
Tekninen tiimimme tarjoaa asiantuntijatukea purkamisratkaisujen suunnittelussa ja käyttöönotossa. Autamme napaisuuskaavion valinnassa ja validoinnissa laitteellesi (lähetin-vastaanottimet, kasetit, paneelit), kaapelin reitityssuunnittelussa tilan ja hallittavuuden optimoimiseksi tiheissä telineissä sekä järjestelmähäviöbudjetin analysoinnissa. Voimme tarjota yksityiskohtaisia ​​kaavioita ja integrointioppaita käyttöönottotiimillesi.
