Tuotetiedot
Reitti-Sivutuotteen sijoittelu
Inline jatkospiste ilmakuitureiteille
Käytä tätä suljinta, kun kaapelireitti tarvitsee suojatun liitoksen, haaran valmistelun tai varahyllykapasiteetin, mutta paikka ei vaadi täyttä kuitujakolaatikkoa sovitinporteilla.
Kotelon muoto pitää jatkosalueen suljetun vaipan sisällä jättäen kaapelin sisään- ja ulostulokohdat ryhmiteltyinä sulkimen päähän reitin jatkamista varten.
Tekninen tietue
| Tuotteen nimi | Vaakasuora kuituoptinen liitossulkeminen |
|---|---|
| Malli | GL027 |
| Sulkemisrakenne | Upotettu / vaakasuora tyyppi |
| Ensisijainen toiminto | Kuituliitos ja optisen kaapelin suojaus |
| Asunnon materiaali | PP muovia |
| Tiivistysmenetelmä | Silikonitiiviste kannen ja pohjan välissä |
| Kaapeliportit | 6 kaapeliporttia, 3 sisään ja 3 ulos |
| Portin halkaisijan viite | 4 kpl Φ8 mm ja 2 kpl Φ13 mm |
| Jatkoalustan kapasiteetti | Enintään 4 kpl jatkoslokeroita |
| Kapasiteetti per lokero | 24 kuitua per lokero |
| Kokonaisliitoskapasiteetti | Jopa 96 kuitua |
| Vahvuusjäsenen kiinnitys | Sisältää kaapelin vahvistavat sydämen kiinnitysosat |
| Suojausluokka | IP65, pöly-- ja vesitiivis |
| Sovellus Huomautus | Ulkoilmariippuva sovellus |
| Mittaviittaus | 330 × 183 × 115,5 mm piirustustarrojen mukaan |
Kotelon asettelu ja mittapiirustus
Piirustuksessa on esitetty suljin sivulta, päältä ja päästä katsottuna. Merkityt mitat ovat hyödyllisiä tarkistettaessa ilmatilaa, asennusvälystä ja kaapelin taivutusvaraa ennen kenttäasennusta.
- Kokonaispituus 330 mm
- Pääty-näkymän korkeus näkyy 183 mm:nä
- Sivu{0}}korkeus näkyy 115,5 mm:nä
- Pääty-pintojen asettelu näyttää kolme kaapelin sisäänvientikohtaa
OSP-ongelma Se ratkaisee
Reitin jatkuvuus
3-in/3-out-porttisuunnitelma auttaa teknikoita hallitsemaan saapuvien, lähtevien ja varakaapelien suuntia antennireitillä muuttamatta sulkemistyyliä.
Lokeron laajennus
Suljin voidaan konfiguroida jopa neljällä jatkoslokerolla, mikä helpottaa tilan varaamista myöhempää kuitulaskentaa tai vaiheittaista verkkotyötä varten.
Kaapelin ytimen kiinnitys
Lujuus{0}}jäsenen kiinnityspisteet pitävät kaapelin sydämestä mekaanisesti kiinni, joten jatkoshyllyjä ei käytetä asennuksen-kantavana osana.
Kaapeliportin ja alustan suunnittelu
- 1Määritä reitti.
Päätä, mitä portteja käytetään pääkaapelin sisääntuloon, pääkaapelin ulostuloon, haarakaapeliin tai varakaapeliin. - 2Sovita kaapelin halkaisija.
Käytä lueteltuja Φ8 mm ja Φ13 mm kaapeliporttien viittauksia, kun tarkistat kenttäkaapelien yhteensopivuuden. - 3Kiinnitä vahvistava ydin.
Kiinnitä kaapelin sydän ennen kuin reitität irtonaisia kuituja alustan alueelle. - 4Lataa lokerot piirien mukaan.
Erottele kuidut reitin, kaapelisuunnan tai asiakkaan vaihdon mukaan vähentääksesi myöhempiä huoltovirheitä. - 5Suojaa tiivistelinjaa.
Pidä kansi ja pohjatiivistepinta puhtaina ennen kotelon sulkemista. - 6Tallenna liitoskartta.
Merkitse alustan numero, kuitujen värijärjestys ja kaapelin suunta luovutusdokumentaatiota varten.
Muita tuotekuvia

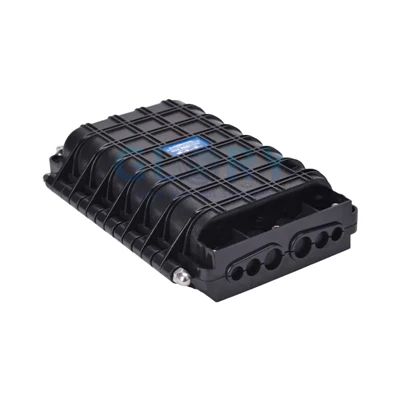

Suljettu kotelo - Kulmanäkymä
Kulma ulkokuva, jossa näkyy sisäinen suljinrunko, päätekaapelin porttialue ja uurrettu musta kotelo.
Suljettu asunto - etuprofiili
Suora tuotenäkymä sivugalleriaan, jossa näkyy vaakasuora kuoren muoto ja kansipinta.
Pohja ja kaapeliportin puoli
Viitenäkymä pohjakuoren, kiinnitysasennon ja kaapelin-sisääntulopuolen sijoittelun tarkistamiseen.
Avaa lokeron asettelu
Avattu sulkunäkymä, jossa näkyy jatkoshyllyn sijainti, kaapelin kiinnitysalue ja alasveto{0}}kaapelin hallintaosat.
Avoin kotelo - kulmikas asettelu
Kulmikas avoin näkymä, jossa näkyy, kuinka kansi, lokeron alue ja kaapelin{0}}kiinnitysosat istuvat kuoren sisällä.
Lisävarustesarjan viite
Tarvikesarja kenttäasennukseen, mukaan lukien kiinnikkeet, siteet, ruuvit ja tiivistysosat, jotka toimitetaan kokoonpanoa varten.
Mikä tekee tästä sulkimesta eron jakelulaatikosta
Tyypillisiä käyttötapauksia
Syöttökaapelin liitos
Suojaa jatkokset, joissa syöttökaapelin on jatkettava reittiä korjauksen, laajennuksen tai rakentamisen jälkeen.
Lentoreitin haarapiste
Tukee saapuvien ja lähtevien kaapelien suuntaa ja varaa samalla lisäportteja haara- tai tulevia kaapelireittejä varten.
FTTx Tehdasosaston ulkopuolella
Voidaan käyttää ennen jakelupisteitä, kun kuidut on järjestettävä, jaettava ja suojattava kentällä.
Huolto Vaihto
Hyödyllinen korvattaessa vanhaa rivisuljinta ja projekti vaatii kompaktin kotelon, jossa on selkeä lokerokapasiteetti ja kaapeliporttiviitteet.
Kenttäasennuksen ohjauspisteet
| Tarkistuspiste | Kentän syy | Suositeltu vahvistus |
|---|---|---|
| Sulkemissuunta | Väärä suuntaus voi vaikeuttaa kaapelin reititystä tai tulevaa pääsyä. | Suunnittele aukon puoli ja reittisuunta ennen sulkimen ripustamista. |
| Kaapelin halkaisija | Portin koon on vastattava todellista ulkokaapelin halkaisijaa. | Vahvista Φ8 mm ja Φ13 mm porttien käyttö kaapelin aikataulusta. |
| Vahvuusjäsen | Mekaaninen kuormitus ei saa siirtyä paljaisiin kuituihin tai liitosholkkiin. | Kiinnitä kaapelin vahvistussydän mukana toimitetuilla kiinnitysosilla. |
| Lokeron lataus | Sekareitin kuidut hidastavat vianmääritystä. | Määritä lokerot kaapelisuunnan, kuituryhmän tai rakennusvaiheen mukaan. |
| Tiivisteen puhtaus | Pöly tai roskat tiivisteessä voivat heikentää tiivistyksen luotettavuutta. | Tarkista silikonitiivisteen alue ennen kannen sulkemista. |
| Luovutuspöytäkirja | Tuleva työ riippuu tarkasta liitoskartoituksesta. | Tallenna lokeron numero, kuidun värikoodi ja kaapeliportin suunta. |
Tarjouspyyntötiedot kohteelle GL027
Tarkkaa tarjousta varten lähetä kaapelin halkaisija, kuitumäärä, lokeron määrä, asennustapa ja projektiympäristö. Näin vältytään valitsemasta suljinta, joka sopii kuitumäärään, mutta ei sovi todelliseen kaapelin reittiin.
| Malli | GL027 vaakasuora kuituoptinen liitossuljin |
|---|---|
| Vaadittu määrä | Näytetarkastus, reitin huoltovarasto tai projektierä |
| Kuitumäärä | Todellinen silmukointimäärä ja varattu kuitumäärä |
| Lokerovaatimus | Tarvittavien jatkoslokeroiden määrä, enintään 4 kpl tuoteselosteen mukaan |
| Kaapelin halkaisija | Varmista kaapelin ulkohalkaisija Φ8 mm / Φ13 mm porttiviittauksia vastaan |
| Sovellus | Ilmareitti, syöttöliitos, haaraliitoskohta tai FTTx laitoksen osan ulkopuolella |
| Tarvikkeet | Tarkista jatkosholkit, asennustarvikkeet, tarrat ja pakkaustapa tarvittaessa |
FAQ
K: Mihin GL027:ää käytetään?
V: GL027:tä käytetään optisten kuitujen jatkoksiin ja kaapelien suojaamiseen ulkona suljettavassa muodossa, erityisesti silloin, kun tarvitaan ilmareitin asennusta.
K: Kuinka monta kuitua tämä suljin voi tukea?
V: Luettelossa oleva enimmäismäärä on 96 kuitua, joka perustuu enintään neljään jatkoalustaan ja 24 kuituun alustaa kohti.
K: Kuinka monta kaapeliporttia siinä on?
V: Tietolomakkeessa on kuusi kaapeliporttia, jotka on järjestetty kolmeksi sisään- ja kolmeksi ulostuloksi, mukaan lukien neljä Φ8 mm porttia ja kaksi Φ13 mm porttia.
K: Onko se vedenpitävä?
V: Listattu suojausluokka on IP65. Suunnittelussa kannen ja pohjakuoren välissä on silikonitiiviste pöly--- ja vedenpitäväksi suojaksi.
K: Voidaanko sitä käyttää kuitujakelulaatikona?
V: Sitä voidaan kuvata paremmin liitossulkimeksi, ei tilaajalle{0}}päin olevaksi jakelulaatikoksi. Se suojaa kaapeliliitoksia ja jatkoshyllyjä sen sijaan, että tarjoaisi sovitinportteja pudotuskaapelien huoltoa varten.
K: Mitä tietoja tulee antaa ennen tilaamista?
V: Anna kaapelin halkaisija, kuitujen määrä, reitin suunta, lokeron määrä, asennustapa, tarvittavat lisävarusteet ja projektin määrä.
