"4,5*9,8 mm:n sävyttävät SST Flat Drop Fiber -kaapelit kuparisella jäljityslangalla" edustavat hienostunutta ja erittäin tehokasta ratkaisua nykyaikaisiin tietoliikenne- ja tiedonsiirtotarpeisiin. Nämä kaapelit on suunniteltu tarjoamaan luotettavat ja{3}}tehokkaat liitännät, joten ne sopivat ihanteellisesti erilaisiin sovelluksiin asuinlaajakaistaasennuksista kaupallisiin tietoverkkoihin.

"4.5*9.8mm Toneable SST FTTX Fiber Optic" -kuidun ytimenä on muotoilu, jossa yhdistyvät kestävyys ja joustavuus. Halkaisijaltaan 4,5 mm ja leveys 9,8 mm kuvastavat vankkaa mutta hallittavissa olevaa kokoa, joka sopii hyvin -eriin asennusympäristöihin. Kaapelin rakenne sisältää yksi--- tai monimuotoisen-kuituoptisen ytimen, riippuen verkon erityisvaatimuksista. Itse kuitua ympäröi suojakerros, joka varmistaa minimaalisen signaalihäviön ja säilyttää eheyden pitkiä matkoja.

Näiden FTTX-kuituoptiikan tärkein ominaisuus on niiden sävytyskyky, joka yksinkertaistaa merkittävästi tiettyjen kaapelien paikallistamista ja tunnistamista asennuksen ja huollon aikana. Sävytysominaisuutta helpottaa integroitu kuparinen merkkilanka, joka kulkee kaapelin kuituoptisten säikeiden rinnalla. Tätä jäljitysjohtoa voidaan käyttää äänigeneraattoreiden ja antureiden kanssa kaapelin polun jäljittämiseen, mikä helpottaa verkkoinfrastruktuurin hallintaa ja vianetsintää.

Tuotteen nimessä oleva "Toneable SST" viittaa näissä kaapeleissa käytettyyn edistyneeseen Single{0}}Mode tai Multi-Mode Optical Fiber (SST) -tekniikkaan. SST-tekniikka on suunniteltu tarjoamaan poikkeuksellista suorituskykyä alhaisella vaimennuksella ja suurella kaistanleveydellä. Tämä varmistaa, että tiedonsiirto on tehokasta ja luotettavaa myös pitkillä etäisyyksillä. Kaapelit tukevat nopeaa-internetyhteyttä, HD-videon suoratoistoa ja muita dataa-intensiivisiä sovelluksia, joten ne sopivat sekä koti- että kaupalliseen käyttöön.

Ominaisuudet

• Vakiokäytännöt ja laitteistojen yhteensopivuus
• Kuitujen suojaus ja signaalin eheys
• Materiaalin hyväksyttävyys

• Poistaa liitos- ja maadoitusvaatimukset
• Helpottaa käsittelyä ja asennusta; vähentää kuljetus- ja varastointikustannuksia

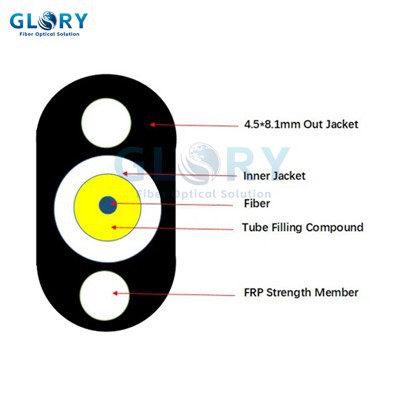

Kaapelirakenteet

TAVARAT		KUVAUS
Kuitumäärä		1
Tiukka puskuri	Ulkohalkaisija (mm):	0.9±0.05
	Materiaali:	LSZH
Sheathissä	Ulkohalkaisija (mm):	3.0
	Materiaali:	LSZH
Vahvuusjäsen		Aramidi lanka
Vesilohkon materiaali:		Vettä hylkivä lanka
Vahvuusjäsen		G-FRP-1,6 mm
Tuppi	Paksuus:	Ei{0}}mm
	Materiaali:	HDPE
Kaapelin ulkohalkaisija (mm)		4,5*9,8mm±0,3
Nettopaino (kg/km)		43

Optinen kuitu

TAVARAT	YKSIKÖT	TEKNISET TIEDOT
Kuitutyyppi		G652D	G657A
Vaimennus	dB/km	1310 nm Pienempi tai yhtä suuri kuin 0,36 1550 nm Pienempi tai yhtä suuri kuin 0,22
Kromaattinen dispersio	ps/nm.km	1310nm Pienempi tai yhtä suuri kuin 3,5 1550 nm Pienempi tai yhtä suuri kuin 18 1625 nm Pienempi tai yhtä suuri kuin 22
Nolladispersion kaltevuus	ps/nm2.km	Pienempi tai yhtä suuri kuin 0,092
Nolladispersion aallonpituus	nm	1300 ~ 1324
Katkaise{0}}aallonpituus (lcc)	nm	Pienempi tai yhtä suuri kuin 1260
Vaimennus vs. taivutus (60 mm x 100 kierrosta)	dB	(30 mm säde, 100 rengas ) Pienempi tai yhtä suuri kuin 0,1 @ 1625 nm	(10 mm säde, 1 rengas) Vähemmän tai yhtä suuri kuin 1,5 @ 1625 nm
Tila Kentän halkaisija	mm	9,2 ± 0,4 1310 nm:ssä	9,2 ± 0,4 1310 nm:ssä
Ydin-Verhoiltu samankeskisyys	mm	Pienempi tai yhtä suuri kuin 0,5	Pienempi tai yhtä suuri kuin 0,5
Verhouksen halkaisija	mm	125±1	125±1
Verhous ei--pyöreä	%	Pienempi tai yhtä suuri kuin 0,8	Pienempi tai yhtä suuri kuin 0,8
Pinnoitteen halkaisija	mm	245±5	245±5
Todistustesti	Gpa	Suurempi tai yhtä suuri kuin 0,69	Suurempi tai yhtä suuri kuin 0,69

Kaapelin mekaaninen ja ympäristöllinen suorituskyky

EI.	TAVARAT	TESTAUSMENETELMÄ	HYVÄKSYMISKRITEERIT
1	Vetokuormitustesti	Testausmenetelmä: IEC 60794-1-E1 - Pitkä-vetoluukku: 350 N - Lyhyt-vetoluukku: 800N - Kaapelin pituus: suurempi tai yhtä suuri kuin 50 m	- Vaimennuksen lisäys@1550nm: pienempi tai yhtä suuri kuin 0,1 dB - Ei takin halkeilua ja kuitujen rikkoutumista
2	Puristuskestävyystesti	Testausmenetelmä: IEC 60794-1-E3 - Pitkä kuorma: 300 N/100 mm - Lyhyt kuorma: 1000 N/100 mm Latausaika: 1 minuuttia	- Vaimennuksen lisäys@1550nm: pienempi tai yhtä suuri kuin 0,1 dB - Ei takin halkeilua ja kuitujen rikkoutumista
3	Iskunkestävyystesti	Testausmenetelmä: IEC 60794-1-E4 - Iskun korkeus:１ｍ - Iskupaino: 450ｇ - Vaikutuspiste: suurempi tai yhtä suuri kuin 5 - Vaikutustiheys: suurempi tai yhtä suuri kuin 3/piste	- Vaimennuksen lisäys@1550nm: pienempi tai yhtä suuri kuin 0,1 dB - Ei takin halkeilua ja kuitujen rikkoutumista
4	Toistuva taivutus	Testausmenetelmä: IEC 60794-1-E6 - Karan halkaisija: 20D (D=kaapelin halkaisija) - Kohteen paino: 15 kg - Taivutustaajuus: 30 kertaa - Taivutusnopeus: 2 s/aika	- Vaimennuksen lisäys@1550nm: pienempi tai yhtä suuri kuin 0,1 dB - Ei takin halkeilua ja kuitujen rikkoutumista
5	Vääntötesti	Testausmenetelmä: IEC 60794-1-E7 - Pituus: 1 m - Kohteen paino: 25 kg - Kulma: ±180 astetta - Toistuvuus: suurempi tai yhtä suuri kuin 10/piste	- Vaimennuksen lisäys@1550nm: pienempi tai yhtä suuri kuin 0,1 dB - Ei takin halkeilua ja kuitujen rikkoutumista
6	Vedenläpäisytesti	Testausmenetelmä: IEC 60794-1-F5B - Painepään korkeus: 1 m - Näytteen pituus: 3 m - Testiaika: 24 tuntia	- Ei vuotoa avoimen kaapelin pään läpi
7	Lämpötilapyöräilytesti	Testausmenetelmä: IEC 60794-1-F1 - Lämpötilaportaat:＋20 astetta ,-40 astetta ,＋70 astetta ,＋20 astetta - Testausaika: 24 tuntia/vaihe - Jaksoindeksi:2	- Vaimennuksen lisäys@1550nm: pienempi tai yhtä suuri kuin 0,1 dB - Ei takin halkeilua ja kuitujen rikkoutumista
8	Pudota suorituskyky	Testausmenetelmä: IEC 60794-1-E14 - Testauspituus: 30 cm - Lämpötila-alue: 70±2 astetta - Testausaika: 24 tuntia	- Ei täyteainepudotusta
9	Lämpötila	Käyttö: -40 astetta ~+60 astetta Kauppa/kuljetus: -50 astetta ~+70 astetta Asennus: -20 astetta ~+60 astetta
