JohdatusKuituoptiset jalustat
Kuituoptiset jalustat ovat tärkeitä liityntäpisteitä nykyaikaisissa kuituverkoissa. Nämä maadoitettuja-koteloita suojaavat kuitujatkokset ja Fiber to the Home -järjestelmien liitännät. Ne istuvat maan päällä, jotta teknikot voivat tavoittaa ne helposti. Tämä eroaa vaikeapääsyisistä maanalaisista holveista.
Teollisuus on siirtymässä kuparista valokuituoptiikkaan. Tämä muutos tekee jalustoista erittäin tärkeitä. Kuitusignaalit kulkevat pitkiä matkoja menettämättä voimakkuutta. Kuitu kestää myös sähkömagneettisia häiriöitä paremmin kuin kupari.
Fiber Broadband Associationin vuoden 2025 raportti osoittaa mielenkiintoisia lukuja. Raportin mukaan kuitujen käyttöönotto saavutti ennätystason vuonna 2025. Operaattorit lisäsivät 11,8 miljoonaa uutta kuitua--kotiin-vuoden aikana. USA:n FTTH-ajojen kokonaismäärä oli 98,3 miljoonaa, kun lasketaan koteja, joissa on useita ohituksia. Kuitu kulkee nyt yli 60 % Yhdysvaltain kotitalouksista .
Sama raportti vahvistaa, että 78 % uusista FTTH-asetuksista käyttää jalustoja maanalaisia verkkoja varten. Tämä valinta säästää rahaa verrattuna antenniratkaisuihin. Jalustat antavat teknikoille helpon pääsyn ja pitävät laitteet turvassa. Lukittavat kannet ja peukalointi-tiivisteet täyttävät alan standardit, kuten Telcordia GR-3120 .
Olen työskennellyt näiden jalustojen kanssa vuosia. Kokemukseni mukaan he ovat kuituverkkojen laulamattomia sankareita. Ne eivät saa juurikaan huomiota, mutta ilman niitä Internet-yhteytemme katkeaisi paljon useammin.
Tässä artikkelissa selitetään parhaiden valmistajien tekniset tiedot. Se auttaa tietoliikenneinsinöörejä ja verkkosuunnittelijoita tekemään hyviä käyttöönottoa koskevia päätöksiä.
Ydinkomponentit ja tekniset tiedot

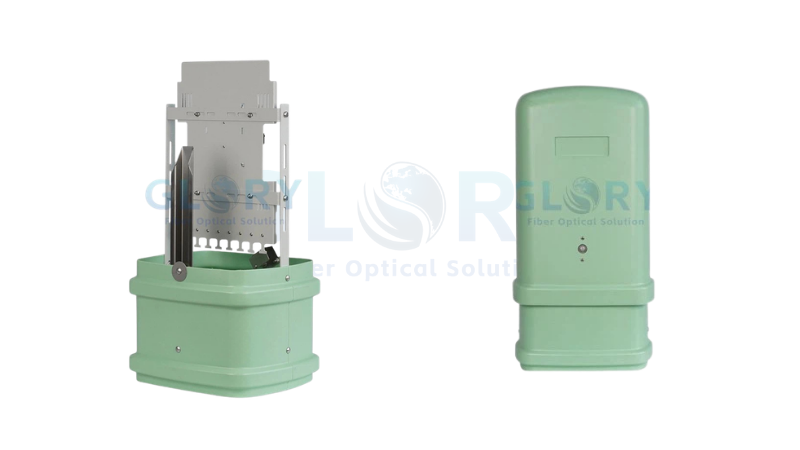

Hyvissä jalustoissa käytetään erityisiä materiaaleja ja malleja. Kotelossa on yleensä galvanoidut teräskehykset, joissa on UV-stabiloidut ASA-polymeerisuojat. Tämä estää kellastumisen ja halkeilun vuosien auringonvalossa. ASTM D4329 -testaus todistaa tämän kestävyyden.
Jatkoalustat järjestävät kuidut ja suojaavat samalla jyrkiltä mutkilta. CommScope valmistaa modulaarisia lokeroita, jotka käsittelevät 144 kuitua ja joissa on 25 mm:n taivutussäde. Väri-koodatut kanavat estävät signaalihäviöitä aiheuttavat mikro-taivutukset.
Kaapelien läpivientipisteissä on sinetöidyt portit neopreeniläpiviennillä. Joissakin jalustoissa käytetään 1,5 tuuman halkaisijaltaan IP68-luokiteltuja portteja upottamiseen. Tämä tarkoittaa, että ne pysyvät kuivina veden alla 1 metrin syvyydessä 30 päivää.
Maadoitus vaatii 6 AWG:n kupariliitännän maadoitustankoon. National Electrical Coden pykälä 800.100 edellyttää tätä salamansuojauksessa. CommScope määrittää 25 ohmin impedanssin tehokkaalle ylijännitehäviölle.

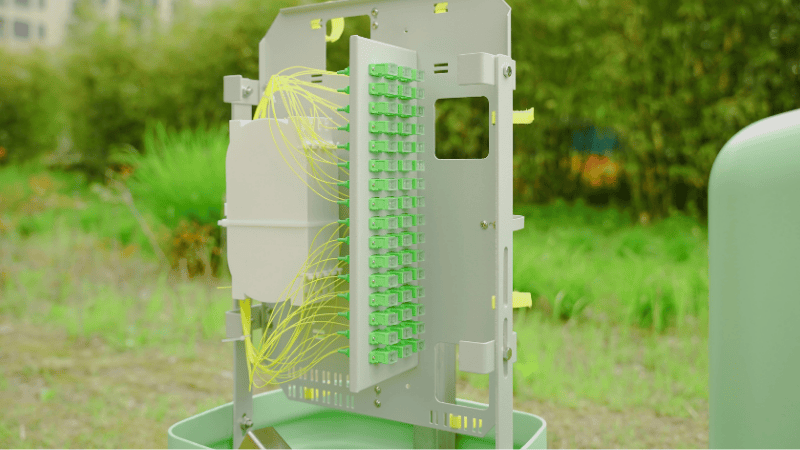

Sisällä on väliä. Vähintään 3,5 kuutiojalan tilavuuteen mahtuu 144 kuitua ja 20 % lisätilaa tulevaa laajentamista varten. Päätepaneeleissa käytetään ulos kääntyviä-malleja, joissa on kaapelinhallintavarret. PEM-kenttätutkimukset osoittavat, että tämä lyhentää asennusaikaa 30 %.
Käyttölämpötilat vaihtelevat -40 asteesta +60 asteeseen. Tämä varmistaa luotettavuuden äärimmäisissä ilmasto-olosuhteissa, kuten Kanadan talvet tai Arizonan kesät.
Asennuksen parhaat käytännöt maanalaiseen käyttöön
Hyvä asennus estää tulevia vikoja. Aloita vakaalla pohjalla. Jotkut valmistajat vaativat 12-tuuman-paksua betonialustaa, jonka lujuus on 4 000 psi 6 tuuman soralla. Tämä lopettaa vaihtamisen vilkkailla liikennealueilla.
Hautaussyvyyden tulee ylittää routaviivat. Alueilla, joilla pakkanen saavuttaa 3 jalkaa, kaivaa 42 tuumaa syvälle. Putkien reititys vaatii huolellista suunnittelua. Käytä 2 tuuman PVC-putkia, joiden taivutussäde on vähintään 10x. 20 tuuman pyyhkäisy estää kuitujen vaurioitumisen.
Hiekalla{0}}täytetyt kaivannot suojaavat kaapeleita teräviltä kiviltä. Säilytä ylimääräistä kuitua kierteisissä silmukoissa jalustan sisällä. Vältä tiukkoja keloja. Pidä 10–12 jalkaa löysällä tulevia korjauksia varten ilman stressiä.
Tiivistä putkien läpiviennit ensin butyylikumiteipillä. Lisää silikonitiivistettä toissijaiseksi suojaksi rankkoja sateita vastaan. Merkitse kuidut TIA-606-C-standardien mukaisesti. Värikoodatut tunnisteet koodeilla, kuten "R1A-01-05", lyhensivät vianetsintäaikaa 45 %.
Varmista, että maadoitusvastus pysyy alle 5 ohmin ennen täyttöä. Käytä 4-pisteen Kelvin-testeriä IEEE 80 -vaatimusten mukaisesti. Noudata aina OSHA:n turvallisuussääntöjä syviin kaivauksiin.
Muistan yhden asennuksen, jossa emme noudattaneet näitä vaiheita huolellisesti. Jouduimme uusimaan koko perustuksen ensimmäisen talven jälkeen, koska routanousu työnsi jalustan pois linjasta. Tämä virhe maksoi kaksi päivää työtä ja ylimääräisiä materiaaleja.
Säänkestävyys ja ympäristönkestävyys
Jalustan on kestettävä ankarat olosuhteet. Kaksois-tiivistejärjestelmissä yhdistyvät silikoni-O--renkaat ja puristussalvat. Jotkut valmistajat testaavat näitä IP68-standardien mukaisesti 100-prosenttista vedenpoistoa varten 1 metrin syvyydessä 72 tunnin ajan.
UV-kestävyys tulee ASA-polymeeripäällysteistä, joissa on 3 % hiilimustaa. Tämä estää 90 % UV-säteilyn hajoamisesta 5 000 tunnin nopeutetun sään jälkeen.
Lämmönhallinta käyttää passiivisia ilmanvaihtoaukkoja 5 mikronin verkkosuodattimilla. Jotkut mallit tasaavat sisäisen ja ulkoisen paineen päästämättä kosteutta sisään.
Korroosiosuojaus perustuu kuumasinkittyyn{0}}teräsrunkoon. 1,5{5}}miljan sinkkipinnoite täyttää ASTM A123 -standardit. Jauhemaalatut polymeerisuojat läpäisevät 1000 tunnin suolasuihkutestit.
Materiaalit pysyvät joustavina -40 asteessa halkeilematta. Jotkut valmistajat testaavat 200 pakastus-sulatusjaksoa -30 asteen ja +50 asteen välillä.
Iskunkestävyys on tärkeää reunan{0}}sivuasennuksissa. Jotkut polymeerisuojat kestävät 30 punnan iskuja kulmiin. Kosteusindikaattoreilla varustetut kuivausainekanisterit säätelevät kondensaatiota. Tyhjennysreiät 0,5 tuuman välein estävät kosteuden kertymisen.
CommScopen vuoden 2024 raportti osoittaa vain 0,2 %:n virheprosentin 50 000 jalustalla Alaskan -50 asteen ympäristöissä.
High{0}}Desity Fiber Management Solutions
Kaupunkiasennus vaatii tehokasta tilankäyttöä. CommScopen pinottavat alustat mahdollistavat 288{3}}kuitukapasiteetin pystysuoran pinoamisen ansiosta. Työkaluttomat huoltopaneelit lyhentävät liitosaikaa 25 %.
Integroidut kaapelin reitityskanavat ohjaavat kuituja tarkalla taivutussäteellä. Joissakin reiteissä on 0,25{3}}tuuman ohjaimet signaalin katoamisen estämiseksi. Värikoodattu organisaatio noudattaa TIA-598-C standardeja. Siniset etiketit merkitsevät syöttökuituja; oranssit merkit jakelukuidut.
Esipainetut tunnisteet-vähentävät teknisten virheiden määrää 35 %. Halkaisijaltaan 12 tuuman kierteiset kuitusilmukat välttävät jännityspisteitä. GR-3120-testaus osoittaa alle 0,05 dB:n signaalihäviön 10 000 mutkan jälkeen.
Kuitutiheys on enintään 1,5 kuitua kuutiometrillä, ennen kuin ylikuuluminen heikentää signaaleja. Joissakin malleissa on irrotettavat paneelit 48 kuidun lisäämistä varten myöhemmin. Tämä tulevaisuus-varmentaa verkot ilman täydellistä korvaamista.
Sisäänrakennetut-jatkosalustat kaapelivarreilla tehostavat kenttätyötä. Joissakin premium-malleissa on hakkureita ja työkaluja jalustan sisällä. Testaus vuonna 2025 vahvisti 99,8 % signaalin eheyden 288 kuidulla 40 asteen kuumuudessa.
Valmistajien vertailu ja hankinta
Oikean jalustan valinta vaatii teknistä vertailua. Gloryoptic käyttää 14-kokoisia galvanoituja teräsrunkoja (0,078 tuuman paksuus). Muut yritykset tarjoavat kevyempää 16 gaugen polymeeriä (0,065 tuumaa). Jotkut tarjoavat hybriditeräspolymeeriä 15 % painonpudotukseen.
Takuut vaihtelevat huomattavasti. CommScope tarjoaa 10 vuoden täyden kattavuuden työvoima mukaan lukien. Toiset tarjoavat 5 vuotta ympäristövahinkorajoituksia.
Toimitusajat vaihtelevat. Varastomallit toimitetaan 5-7 arkipäivässä. Mukautetut kokoonpanot kestävät 12–14 viikkoa.
Hinta vaihtelee volyymitilausten 650–850 eurosta premium-mallien 850–1 200 euroon. Myös tuen laatu vaihtelee. Jotkut yritykset tarjoavat 24/7 teknistä apua ja 2-tunnin vastauksia. Toiset tarjoavat vain työtuntitukea.
Kaikki suuret valmistajat täyttävät Telcordia GR-3120 -standardit. Vain jotkut sisältävät täydelliset IP68-testiraportit lähetysten mukana.
Ennen ostamista pyydä näyteyksiköitä. Tarkista materiaalin paksuus jarrusatuilla. Vahvista, että takuu kattaa tietyt ehdot, kuten suolasuihkeen.
Kokemuksestani eri valmistajien kanssa olen huomannut, että kallein vaihtoehto ei ole aina paras. Joskus keskihintaiset-tuotteet tarjoavat parhaan tasapainon ominaisuuksien, kestävyyden ja kustannusten välillä tietyissä sovelluksissa.
Huolto ja pitkäikäisyys ankarissa ilmastoissa
Säännöllinen huolto pidentää käyttöikää. Tarkasta tiivisteet neljännesvuosittain aavikoissa, kuten Arizonassa. Tarkista kahdesti{2}}kuukaudessa kosteilla alueilla, kuten Floridassa.
Puhdista sisäosat 99-prosenttisella isopropyylialkoholilla ja nukkaamattomilla{1}}pyyhkeillä. Käytä alle 30 PSI:n paineilmaa kuitujen häiritsemisen välttämiseksi. Vaihda tiivisteet viiden vuoden välein tai kun halkeamat ylittävät 0,5 mm.
Käytä vain alkuperäisiä valmistajan osia IP68-luokituksen säilyttämiseksi. Tarkista kuivausainekanisterit neljännesvuosittain trooppisilla alueilla. Vaihda ne, kun kosteusilmaisimet muuttuvat siniseksi.
Korjaa halkeilevat kannet välittömästi alkuperäisillä osilla. 72% kenttävioista johtuu virheellisistä tilapäisistä korjauksista. Lisää lämmöneristysvuorauksia arktisiin sovelluksiin. Lisää tyhjennysaukkojen puhdistusta monsuunialueilla.
Kirjaa kaikki huollot kuvilla digitaalisiin omaisuusjärjestelmiin. Vuoden 2026 tietojen mukaan 92 % 10,000+ yksiköstä kestää yli 15 vuotta asianmukaisella hoidolla.
Olen nähnyt jalustoja, jotka kestivät 20 vuotta hyvällä huollolla, ja muita, jotka epäonnistuivat 5 vuodessa laiminlyönnin vuoksi. Ero johtuu aina säännöllisistä tarkastuksista ja oikea-aikaisista korjauksista.
Tulevaisuuden trendit ja innovaatiot
Uudet kehitystyöt parantavat jalustan ominaisuuksia. CommScopen 2026 prototyyppi lisää IoT-antureita reaaliaikaista-lämpötilan ja kosteuden seurantaa varten. Hälytykset estävät vikoja ennen kuin ne tapahtuvat.
Jotkut 2027 tuotelinjasta käyttävät 40 % kierrätettyjä polymeerejä menettämättä UV-kestävyyttä. Muut 2026-mallit tukevat 10 Gbps:n pienten{5}}solujen takaisinkuljetusta 5G-verkkoihin.
Modulaariset laajennusjärjestelmät antavat verkkojen kasvaa 144 kuidusta 288 kuiduun ilman täydellistä korvaamista. Tämä alentaa elinkaarikustannuksia 30 prosenttia.
Standardointityöt, kuten MEF 3.0, luovat universaaleja asennusliitäntöjä. Tämä yksinkertaistaa usean-toimittajan käyttöönottoa.
Kuituoptisten komponenttien markkinat kasvavat nopeasti. Raporttien mukaan se saavuttaa 36,69 miljardia dollaria vuoteen 2025 mennessä, ja vuosikasvu on 9,8 %. Tämä kasvu edistää innovaatioita jalustateknologiassa.
Ennakoivat tiivistystarkastukset vähentävät{0}}pitkän aikavälin kustannuksia 22 % reaktiivisiin korjauksiin verrattuna. Kun verkot kehittyvät kohti 10G PON- ja 5G{5}}Advanced -verkkoja, jalustat ovat edelleen tärkeä infrastruktuuri.
Innovaatiot keskittyvät tiheyteen, kestävyyteen ja kestävyyteen vuoteen 2026 ja sen jälkeen. Pelkästään hajautettujen valokuituanturien markkinoiden odotetaan kasvavan 1,32 miljardista vuonna 2025 2,28 miljardiin vuonna 2030 . Tämä osoittaa, kuinka tärkeitä valvontaominaisuudet ovat tulossa.
Mielestäni jalustan tulevaisuus piilee älykkäämmässä, yhdistetymmässä suunnittelussa. Passiivisten aitausten päivät ovat päättymässä. Pian jokainen jalusta on verkon valvontapiste, joka tarjoaa reaaliaikaista-tietoa suorituskyvystä ja ympäristöolosuhteista.
