Johdanto: Teknisten tietojen ulkopuolella
Unohda abstraktit lupaukset nopeudesta. Live-palvelinkeskuksessa kaapeloinnissa ei ole kyse teoreettisesta kaistanleveydestä; se kertoo lämmön, avaruuden ja ihmiskäsien fyysisestä todellisuudesta. Vanhat yksikuituisten patch-narujen telineet, värikäs mutta kaoottinen metsä loi pullonkauloja, joihin meillä ei ollut varaa. Olen nähnyt teknikot viettäneen puoli tuntia yksittäisen vian jäljittämiseen labyrintin läpi järjestelmän hälytyksen soiessa. Siirtyminen MTP/MPO-järjestelmiä ja modulaarisia paneeleja käyttävään rakenteelliseen,{4}}suurtiheyksiseen kaapelointiin ei ollut pelkkä päivitys; se oli siirtyminen käsityöstä toistettavaan, luotettavaan suunnitteluun. Tämä on perusta, joka tekee 40G:stä, 100G:stä ja marssista pidemmälle, ei vain mahdollista, vaan myös hallittavissa.
MTP/MPO: Ei vain liitin, vaan filosofia
MTP/MPO-liittimen kutsuminen "tiheäksi" liittimeksi alentaa sen. Se on järjestelmä pistokkeessa. 12, 16 tai 24 kuidun pitäminen kotelossa, joka ei ole paljon suurempi kuin tavallinen SC, se edustaa perustavanlaatuista suunnittelumuutosta. Erotuksella on väliä: MPO on yleinen standardi (Multi-Fiber Push-On), kun taas MTP on US Conecin erityinen, ylivoimainen toteutus, joka tunnetaan tarkkuudestaan ja kestävyydestään-josta tulee kriittinen tuhansien paritusjaksojen aikana.
Todellinen{0}}etu ei ole vain tiheys; se on ennustettavuutta. 100 G-SR4:ssä, joka vaatii 8 kuitua, et enää käsittele, merkitse ja reititä neljää erillistä LC-duplex-paria. Käsittelet yhtä kohdetta. Klo 3.00 käyttöönotolla, kun kofeiini loppuu, virhepotentiaalin väheneminen on tuntuvaa. Tehtaalla{12}}päätetyt runkojohdot, jotka käyttävät näitä liittimiä, toimitetaan testatuilla, kiillotetuilla päillä. Muistan projektin, jossa juoksimme 144 kuitua kerrosten välillä kahdellatoista 12{18}}kuituisen MTP-rungon avulla. Kahden insinöörin viikon irtisanomistyö valmistui iltapäivällä. Säästynyt aika ei ollut vain työtä; kyse oli tuloja tuottavien laitteiden saamisesta verkkoon nopeammin.
Patch-paneelit: Missä järjestelmä ansaitsee säilytyksensä

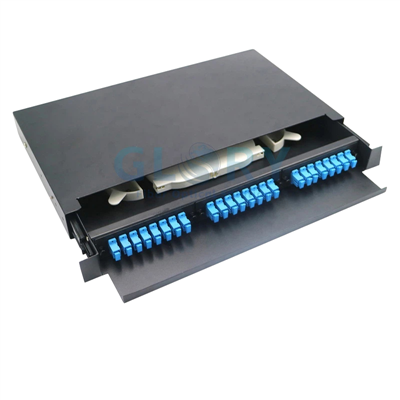

Patch-paneeli nähdään usein passiivisena metallikappaleena. Käytännössä se on fyysisen kerroksesi keskushermosto. Ero tavallisen LC-paneelin ja suuren-tiheyden modulaarisen paneelin välillä on ero staattisen kirjahyllyn ja liukuvien tikkaiden kirjaston välillä. Jälkimmäinen on suunniteltu aktiiviseen, jatkuvaan käyttöön.
Kriittinen komponentti on kasetti tai moduuli. Tämä on käännös suuren-tiheyden rungon ja laitemaailman välillä. Esimerkiksi yksi kasetti ottaa yhden 12-kuituisen MTP:n takaa ja sisältää 6 kaksipuolista LC-porttia edessä. Valinta tässä on strateginen. Kiinteä{14}}liitinpaneeli lukitsee sinut sisään. Panduitin tai Corningin kaltaisten tuottajien modulaarisen järjestelmän avulla voit mukautua. Pitääkö vaihtaa LC:stä SC:hen vanhaa tallennustilaa varten? Vaihda kasetti. Haluatko päivittää 24{15}}kuiturunkoon tulevaa 400G:tä varten? Kehys jää; muutat sisäosia. Olen nähnyt tämän lähestymistavan kustannussäästöjä omakohtaisesti vaiheittaisen päivityksen aikana, jossa olemassa olevat paneelikehykset selvisivät kolmen sukupolven tekniikan päivityksestä.
Napaisuus: Silent Installer Trap
Napaisuus on MPO:n käyttöönoton yleisimmin väärinymmärretty ja virheellinen näkökohta. Konsepti on yksinkertainen: valon on lähetettävä toisessa päässä olevasta Tx-portista toisessa Rx-porttiin. Kun yhdessä liittimessä on 12 identtistä kuitua, tämän saavuttaminen vaatii harkitun jakomenetelmän, jonka TIA-568 määrittelee menetelmiksi A, B ja C.
Teoria on puhdas; käytäntö on paikka, jossa epäonnistumisia tapahtuu. Loukku on epäjohdonmukaisuus. Saatat ostaa Method B -runkokaapeleita, mutta asenna vahingossa A-tyypin kasetteja. Linkki on kuollut, ja vika on silmälle näkymätön. Vietin kerran turhauttavan päivän uuden 40G-linkin vianetsinnässä ja huomasin, että napaisuus oli käännetty kasetissa, koska asentaja ei tarkistanut koteloon leimattua tyyppiä.
Kentältä Method B on noussut de facto standardiksi yksinkertaisuutensa vuoksi: "kääntäminen" tehdään kerran, runkokaapelin sisällä. Patch-johdot ovat aina suoria-läpi. Tämä johdonmukaisuus vähentää kognitiivista kuormitusta. Sääntö on ehdoton: ennen kuin liität mitään, tarkista menetelmä runkokaapelin tarrassa, kasetissa ja suunnitteluasiakirjassa. Valomittarisi kiittää sinua.
Integrointi: Näkymä telineestä
Käydään läpi todellinen käyttöönottojakso, niin kuin se todella tapahtuu. Yhdistät uuden rivin ylhäällä olevia-telinekytkimiä- 30 metrin päässä olevaan ydinkokoonpanopaneeliin.
Ensin asennat suuren{0}}tiheyden paneelikehykset molempiin paikkoihin. Vedä sitten esi-päätetyt MTP-runkokaapelit-nämä ovat paksuja, kestäviä kaapeleita, joissa on suojaavat vetosilmukat. Ohjaat ne ylätason tai -lattiaputken kautta yhdistäen paneelin A takaosan paneelin B takaosaan. Tämä on pysyvä, suojattu selkärankasi. Ei fuusioliittimiä paikalla.
Seuraavaksi täytät paneelit valitsemaasi napaisuutta vastaavilla kasetteilla. Kuulet kiinteän napsahduksen, kun MTP-liitin liitetään takaosan kasettiin. Edessä on nyt puhdas, merkitty joukko LC-portteja. Lopuksi voit liittää nämä etuportit tiettyihin kytkimiin tai palvelinportteihin lyhyillä, värikoodatuilla-LC-duplex-patch-johdoilla. Koko linkki on nyt julkaistu.
Toiminnalliset hyödyt ovat syvät. Vianetsintä on eristetty: jos linkki epäonnistuu, vaihda ensin lyhyt, helppopääsyinen-etupää. Skaalaus on loogista: uuden kytkimen lisääminen tarkoittaa, että käytetään enemmän portteja olemassa olevalla kasetilla tai liu'utetaan uusi. Kaapelin hallinta on luonnostaan, ei jälkikäteen. Ilmavirtaus, joka on usein jälkikäteen kaapeloinnissa, paranee dramaattisesti, koska paksut pysyvät rungot on reititetty siististi takana ja edessä käytetään vain välttämättömiä lyhyitä jumpperia.
Toteutus: Lessons from the Field
Paperilla suunnitteleminen on yksi asia; asentaminen tungosta, meluisaan datakeskukseen on toinen. Vuosien käyttöönotot ovat vakiintuneet ei--neuvoteltaviksi:
Suunnittelu löysällä, ei vain tilalla
Jätä 70 % täyttöön paneeleihin, mutta suunnittele myös selkeät löysät silmukat runkokaapeleille. Huoltosilmukka, joka on siististi kierretty ja kiinnitetty pystysuoraan hallintaan, on vakuutus telineen tulevia liikkeitä tai vahingossa tapahtuvia hinauksia vastaan.
Polaarisuus uskontona
Dokumentoi valitsemasi menetelmä (jälleen B on suositeltavaa) Run Bookiin. Merkitse sitten fyysisesti jokainen runkokaapelin pää ja kasettipesä "Mehod B" -merkinnällä pysyvällä merkinnällä. Visuaalinen redundanssi estää virheet.
Taivutussäde on laki, ei ohje
Jyrkät mutkat aiheuttavat "makro{0}}taivutuksen" häviön. Olen testannut linkkejä, jotka menivät ohi mutta olivat reunassa, koska tavaratila oli puristettu liian tiukasti nurkan taakse. Käytä sujuvaa-säteenhallintaa kaikkialla.
Tarra seuraavalle henkilölle, ei sinulle
Noudata TIA-606-C:tä. Tunnisteiden tulee olla selvät jollekulle kello 2 kriisin aikana. Sisällytä lähdeteline, kohdeteline ja piiritunnus. Yksinkertainen painettu tarra on parempi kuin käsinkirjoitettu teippi.
Pölysuojukset pysyvät päällä liittämiseen asti
Käyttämättömän MTP-holkin sisäosa on magneetti pölylle ja nukkaalle. Pidän työkalupakkissani pullon paineilmaa ja laatikkoa puhdistuspuikkoja. Jokainen liitin tarkastetaan taskutähtäimellä ennen liittämistä-ei poikkeuksia.
Testaa kaikki, oleta mitään
Perustason testaus OLTS:lla (Optical Loss Test Set) on pakollinen{0}}asennuksen jälkeen. Mutta myös testaa jokaisen uudelleenkonfiguroinnin jälkeen. Yleisin muutosten-jälkeinen ongelma ei ole rikkoutuminen, vaan käsittelyn aiheuttama likainen liitin. Dokumentoi tappioarvot; ne ovat lähtökohtasi tulevaa diagnostiikkaa varten.
Tämä lähestymistapa kaapelointiin muuttaa sen välttämättömistä kustannuksista strategiseksi hyödykkeeksi. Se on järjestelmä, joka tunnustaa fysiikan rajoitukset, inhimillisten toimijoiden erehtymättömyyden ja muutoksen väistämättömyyden. Tavoitteena ei ole vain yhdistää piste A pisteeseen B tänään, vaan rakentaa fyysinen kerros, joka pysyy selkeänä, mukautuvana ja luotettavana seuraavalle telineen oven avaavalle insinöörille.
