Oletko koskaan miettinyt, kuinka valonsäde kulkee satoja kilometrejä lasikuidun läpi toimittaakseen Internet-, TV- tai puhelinpalvelusi? Itse kaapelin lisäksi sen matka perustuu laulamattomien sankarien verkostoon: valokuitukoteloihin. Kolme avaintyyppiä -liitossulkijat, päätelaatikot ja jakelulaatikot- aiheuttavat usein sekaannusta. Vaikka ne kaikki suojaavat herkkiä kuituliitoksia, niiden roolit, sijainnit ja sisäiset toiminnot ovat selvästi erilaisia.
Ajattele kuituverkkoasi hienostuneena valtatiejärjestelmänä:
• Fiber Optic Splice Closure on tienvarsien korjaus- ja pysyvä risteysasema.
• Kuituoptinen päätelaatikko on viimeinen pysäköintihalli ja sisäänkäynti tietyssä rakennuksessa.
• Fiber Optic Distribution Box on koko naapuruston keskeinen vaihto- ja jakelukeskus.
Oikean vaihtoehdon valitseminen on ratkaisevan tärkeää verkon luotettavuuden, skaalautuvuuden ja kustannustehokkuuden{0}} kannalta. Selvitetään nämä olennaiset komponentit.

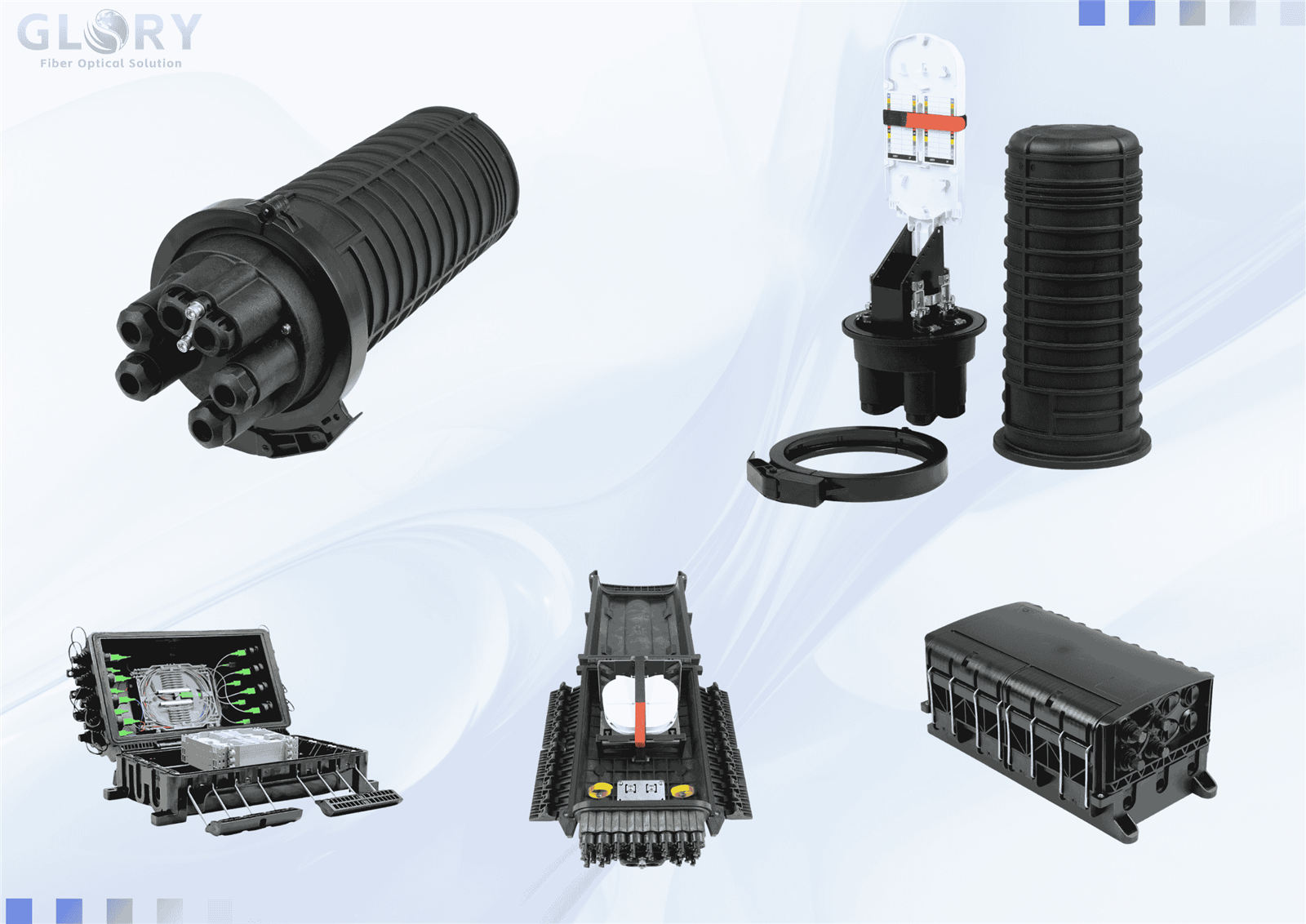

Luku 1: Kuituoptisen liitoksen sulkeminen – pysyvä liitoskohta
Ydintoiminto: Suojaa ja liity
Splice Closure on suunniteltu yhteen ensisijaiseen, pysyvään tehtävään: suojaamaan fuusioliitosta, jossa kaksi paljaata lasikuitua on hitsattu yhteen. Kyse on jatkuvan,{1}}häviöllisen optisen polun luomisesta.
Tärkeimmät ominaisuudet ja "DNA":
• Ydintoiminto: Fusion Splicing.Tämä sisältää kuitupinnoitteen poistamisen, päiden täydellisen leikkaamisen ja sähkökaaren käyttämisen niiden sulattamiseksi yhdeksi. Suljin säilyttää ja suojaa näitä herkkiä liitoskohtia.
• Tyypillinen sijainti: Ulkona, Reitin varrella. Löydät ne ilma-asennuksista (pylväisiin), maanalaisten kaivojen sisäpuolelta tai suoraan{1}}haudattuina kaivantoihin. Ne sijoitetaan minne tahansa, kun kaapelia on pidennettävä, haaroitettu tai korjattava.
• Fyysiset ja ympäristölliset ominaisuudet:
- Tukeva ja tiivistetty:Rakennettu kestävistä, korroosiota{0}}kestävistä materiaaleista (esim. PC+ABS, PP), ja siinä on mekaaninen tai geeli{4}}pohjainen tiivistysjärjestelmä korkean IP68-suojausluokituksen saavuttamiseksi. Tämä pitää veden, pölyn ja jyrsijät poissa.
- Lämpötilaa kestävä:Arvioitu äärimmäisiin käyttölämpötiloihin (esim. -40 asteesta +85 asteeseen) kestämään suoraa auringonpaistetta, pakkasta ja lämpökiertoa.
• Sisäinen arkkitehtuuri:Sisustus on järjestetty pinottavien jatkoslokeroiden ympärille. Jokaisessa lokerossa on fuusioliitossuojat ja kanavia ylimääräisen kuidun siististi silmukoimiseksi ja varastoimiseksi. Suunnittelussa jatkosten organisointi ja vedonpoisto ovat etusijalla sovitinportteihin nähden.
• Ensisijainen käyttötapausskenaario:
- Pitkän{1}}runkokaapelin kahden osan liittäminen kaivoon.
- Haarayhteyden ("hana") luominen pääsyöttökaapelista palvelemaan uutta aluetta.
- Tienrakennuksen aikana vahingossa katkenneen kaapelin kunnostaminen.

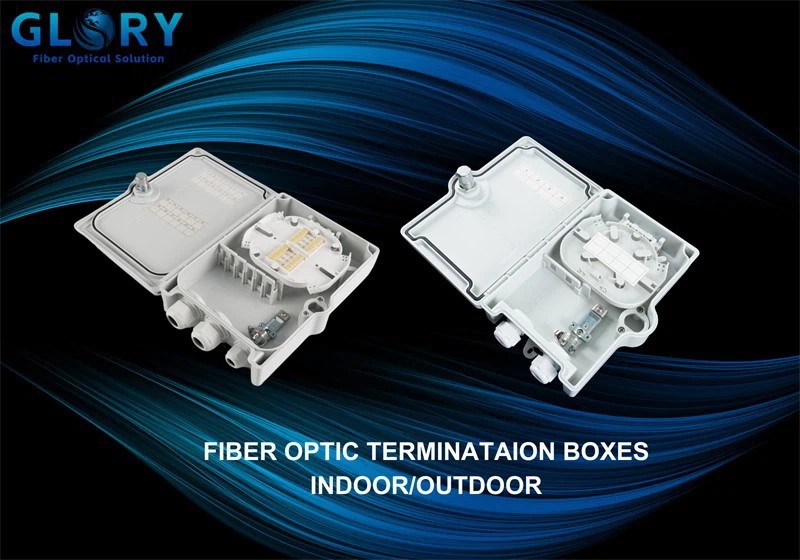

Luku 2: Kuituoptinen päätelaatikko – viimeinen rajauspiste
Ydintoiminto: Lopeta ja liitäntä
Termination Box (tai Terminal Box) merkitsee rajauskohdan-virallisen kanavanvaihdon, jossa palveluntarjoajan verkko päättyy ja asiakkaan toimitilan johdotus alkaa. Sen tehtävänä on tarjota turvallinen, helppopääsyinen siirto ulkokaapelista sisäkäyttöön{2}}valmiisiin liittimiin.
Tärkeimmät ominaisuudet ja "DNA":
• Perustoiminta:Liittimen päättäminen. Tuleva kaapeli päätetään liittimillä (kuten SC tai LC) letkuihin. Nämä liittimet on asennettu sovitinpaneeliin, mikä luo puhtaan liitä-ja-käyttöliittymän.
• Tyypillinen sijainti:Verkon reunalla. Asennetaan sisätiloihin (esim. rakennuksen laitehuoneen seinälle, kodin autotalliin) tai suojattuihin ulkotiloihin, kuten rakennuksen sisäänkäyntiin.
• Fyysiset ja ympäristölliset ominaisuudet:
- Kompakti ja helppokäyttöinen:Suunniteltu helpommin, harvemmin käytettäväksi. Usein seinään-asennettu yksinkertaisella saranalla tai liukuvalla-ulostelineellä. Suojausluokitukset (esim. IP65) ovat riittäviä valvotuissa ympäristöissä, mutta eivät pitkäaikaiseen upotukseen.
- Käyttäjä-ystävällinen:Keskittyy selkeään porttimerkintään ja helppoon korjaukseen-loppukäyttäjälle tai teknikolle.
• Sisäinen arkkitehtuuri:
Keskitetty sovitinpaneelin ja kuidunhallintaominaisuuksien, kuten kelojen tai pidikkeiden, ympärille letkun löysyyden säilyttämiseksi. Se voi sisältää maadoitusyksiköitä metallisia kaapelielementtejä varten. Tila on optimoitu rajoitetulle määrälle yhteyksiä.
• Ensisijainen käyttötapausskenaario:
- ONT (Optical Network Terminal) -kotelo, joka on asennettu talon ulkoseinään FTTH-asennuksessa.
- Seinään-asennettu laatikko toimiston palvelinhuoneessa, johon ulkoinen palvelulinja tulee.
- Testipisteiden tarjoaminen verkko-operaattoreille tilaajapuolen ongelmien eristämiseksi ja vianetsimiseksi-.

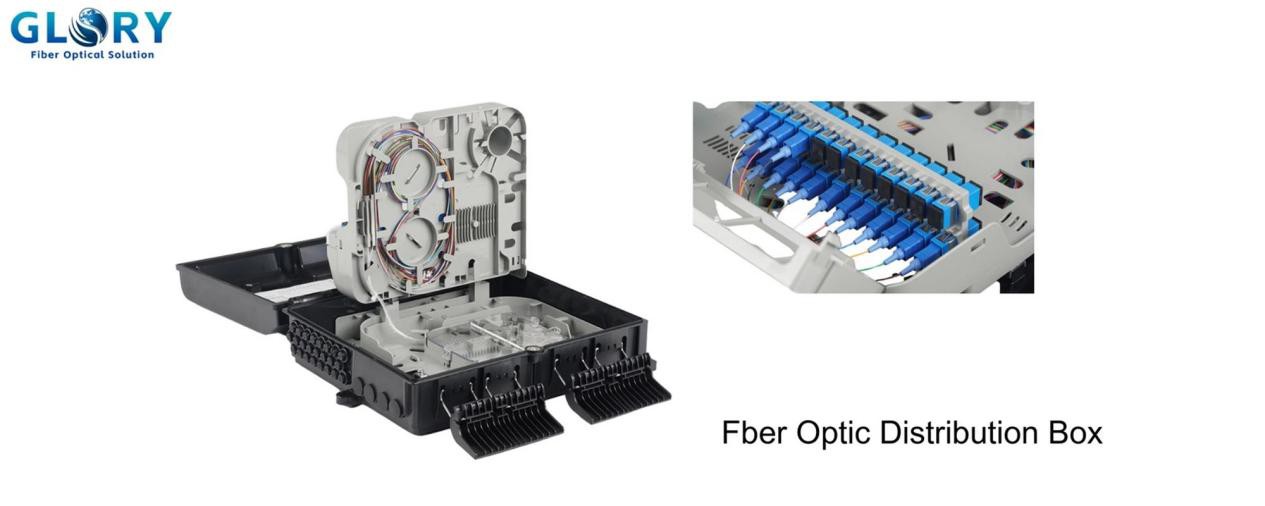

Luku 3: Kuituoptinen jakelulaatikko – keskusjakelukeskus
Ydintoiminto: jakelu ja ristiin{0}}yhteys
Distribution Box (tai Cross{0}}Connect Cabinet) on aktiivinen liikenteen solmukohta. Se ei vain suojaa yhteyksiä; se jakaa ja reitittää optiset signaalit useisiin päätepisteisiin, jolloin yksi syöttökuitu voi palvella kymmeniä loppukäyttäjiä.
Tärkeimmät ominaisuudet ja "DNA":
• Perustoiminta:Signaalin jakaminen ja paikkaus. Sen kriittisin komponentti on PLC (Planar Lightwave Circuit) -jakaja, joka jakaa passiivisesti tulosignaalin tehon useiksi lähtösignaaleiksi (esim. 1x32). Se helpottaa myös joustavia liitäntöjä eri porttien välillä patch-johdoilla.
• Tyypillinen sijainti:Verkon yhdistämispisteet. Löytyy ulkokaapeista katujen kulmissa, kerrostalojen kellarissa olevista kodinhoitohuoneista tai palvelinkeskusten jakelualueilla.
• Fyysiset ja ympäristölliset ominaisuudet:
- Suurempi ja rakenteellisempi:Huomattavasti suurempi kuin päätelaatikot, joten niissä on paljon kuituja, jakajia ja laaja liitäntäjohtojen hallinta.
- Modulaarinen ja skaalautuva:Sisältää usein modulaariset lokerot jakajille ja sovitinpaneeleille, mikä mahdollistaa kapasiteetin lisäämisen tarpeen mukaan. Ulkoversiot vaativat korkean tunkeutumissuojauksen (IP65/IP68).
• Sisäinen arkkitehtuuri:
Suunniteltu korkean{0}}tiheyden hallintaan. Se sisältää:
- Splitterin asennusmoduulit:PLC-jakajien pitämiseen ja järjestämiseen.
- Korkean{0}}tiheyden sovitinpaneelit:Saapuville syöttö- ja lähteville jakeluporteille.
• Edistynyt kaapelinhallinta:
Pysty- ja vaakasuorat ohjaimet, tippasilmukat ja puolat, joilla reititetään ja säilytetään siististi suuria määriä paikkajohtoja rikkomatta taivutussäteen rajoja.
• Ensisijainen käyttötapausskenaario:
- FAT (Fiber Access Terminal) -kaappi FTTH-verkossa, joka jakaa yhden syöttökuidun palvelemaan 32 tai 64 kotia naapurustossa.
- Pääkuitujakelupiste suuren toimistorakennuksen jokaisessa kerroksessa (FD/Floor Distributor).
- Keskitetty korjaus- ja liitäntäkeskitin palvelinkeskuksen optisessa jakelukehyksessä.
Oikean keskittimen valitseminen oikeaan työhön
Vaikka kaikki kolme ovat "kuitulaatikoita", niiden tarkoitukset ovat toisiaan täydentäviä, eivät keskenään vaihdettavissa. Niiden hämmentäminen voi johtaa verkon suunnittelun virheisiin, asennuspäänsärkyihin ja ylläpitopainajaisiin.
Pikainen päätösopas:
• Pitääkö yhdistää kaksi kuitukaapelia pysyvästi ulkokaivoon tai pylvääseen? → Tarvitset jatkoliitoksen.
• Tarvitsetko siististi palveluntarjoajan linjan päättämistä ja vakaan pistorasian asiakkaan reitittimelle rakennuksen sisällä? → Tarvitset päätelaatikon.
• Haluatko jakaa yhden pääsignaalin palvellaksesi koko kerrostaloa tai naapurustoa keskuskaapista? → Tarvitset jakelulaatikon.
Synergia toiminnassa:
Tyypillisessä FTTH-verkossa katukaapin Distribution Box jakaa signaalin. Yksittäiset kuidut kulkevat sitten jokaiseen kotiin, jossa ne voidaan liittää pieneen liitossulkuun talon lähellä olevaan pylvääseen, ennen kuin ne lopulta menevät kodin seinällä olevaan päätelaatikkoon muodostaakseen yhteyden ONT:hen.
Näiden erillisten roolien ymmärtäminen mahdollistaa paremman verkkosuunnittelun, älykkäämmän hankinnan ja tehokkaamman toiminnan. Se varmistaa oikean tason suojauksen, kapasiteetin ja toiminnallisuuden käyttöön kaikissa optisen infrastruktuurin kriittisissä pisteissä.
